當管道周圍有絕緣層或金屬結構存在時，會影響陰極保護電流的流動，使管道得不到有效的陰極保護，即電流屏蔽。國內采用管中管警醒防腐保溫的長輸管道都不同程度的發生了腐蝕事故。某些套管內的輸油管和固定墩內的管道也存在較為嚴重的腐蝕，這種狀況除了施工質量控制不嚴有關外，陰極保護電流的屏蔽也是一個重要原因。

   在管道穿越公路、鐵路，以及河流時，經常需要將輸油管放在金屬套管中，以對管道進行附加保護，套管與輸送管充分絕緣。輸送管與套管*絕緣，套管與輸送管的環形空間內沒有電解液存在，在這種情況下，陰極保護電流被屏蔽，但輸送管僅受大氣腐蝕。輸送管與套管之間沒有電氣連接，但套管內有電解液或泥土，此時，陰極保護電流從土壤中經過套管到達輸送管，在這種情況下，輸送管以及套管的外壁會得到陰極保護，而套管內壁因為排放電流而加快腐蝕。

  當管道周圍有絕緣體存在，而且絕緣體與管道之間有電解液存在，由于陰極保護電流無法通過絕緣體到管道表面，管道得不到保護。陰極保護電流可以通過絕緣體管道之間的空隙到達管道表面，事實是如果該空隙之間充滿電解液，電阻率很小。如果防水層破壞，水分進入保溫層，如果水分充足，管道會得到陰極保護，一般不會發生腐蝕，如長期處于水下的管道，如果僅有少量的水分進入管道，則在漏點兩側2-3倍間隙的距離一般會發生嚴重的腐蝕。

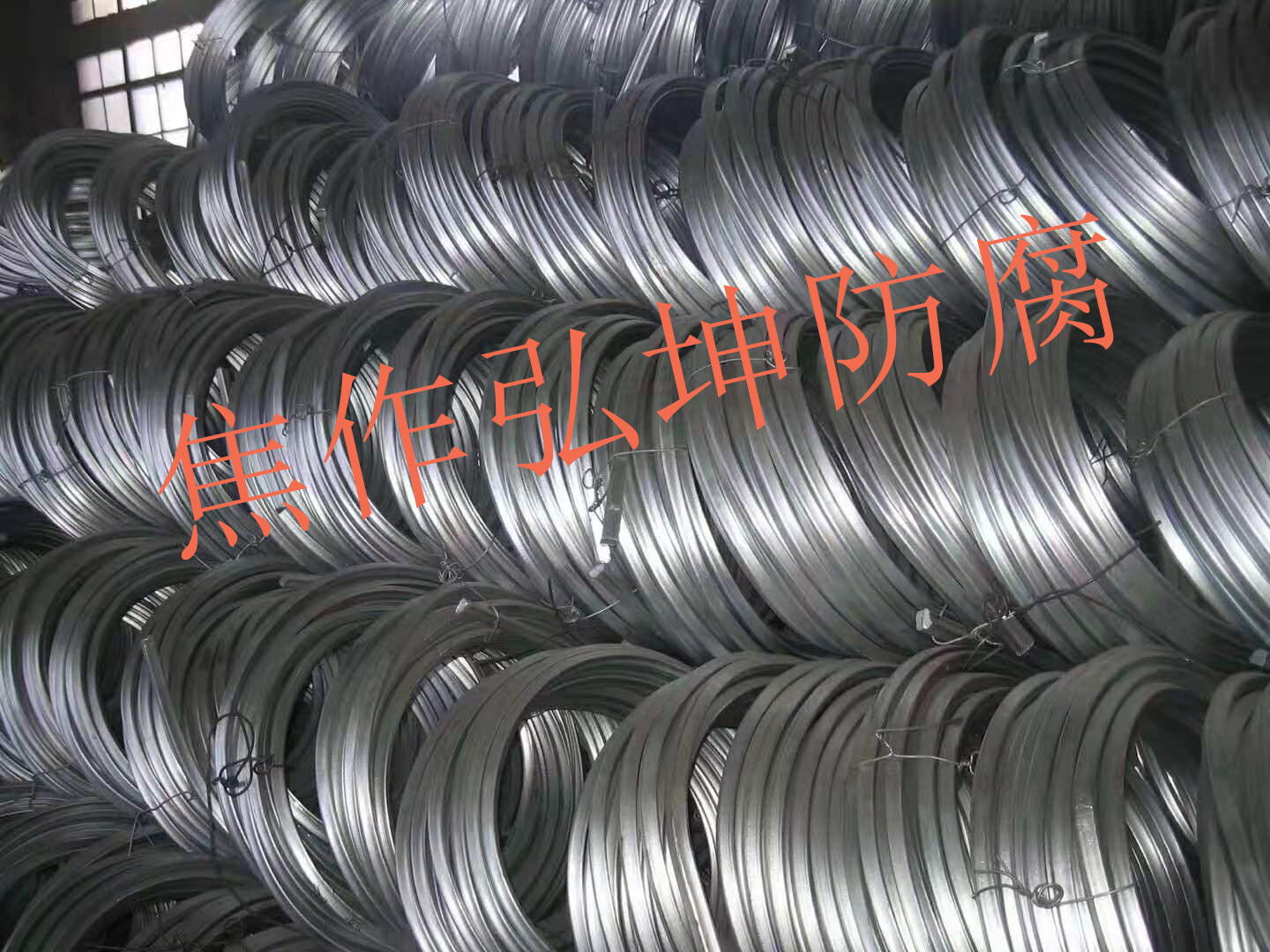

  如果管道附近有其他絕緣體或巖石存在，也會影響電流的流動，對管道的保護電流起到屏蔽作用，因此，當管道通過巖石地帶時，應采取措施，如：采用柔性陽極或帶狀陽極，保證陰極保護電流順利的到達管道表面。

當管道周圍有絕緣層或金屬結構存在時，

會影響陰極保護電流的流動，

使管道得不到有效的陰極保護。

即：

電流屏蔽。目前，國內采用

“

管中管

”

進行防腐保溫的長輸管道都不同程度的發生了腐蝕事故。某些套管內

的輸油管和固定墩內的管道也存在較為嚴重的腐蝕，這種狀況除了與施工質量控制不嚴有關外，陰極保護

電流的屏蔽也是一個重要原因。本文就絕緣層、套管、混凝土固定墩、區域陰極保護以及罐底板陰極保護

時的屏蔽問題進行了分析，以引起管道及儲罐設計、施工、管理人員的重視。
