海洋油氣的進一步開發利用，海洋平臺所處水域越來越深，結構越來越復雜，腐蝕防護要求也越來越高。考慮到水下防腐層的耐久性和維修涂層的難度，以及通過經濟上的對比，現在建造的還上固定式導管架平臺，浸區的結構絕大多數都不采用防腐層保護，僅依靠陰極保護來防止腐蝕破壞。陰極保護是防止鋼結構被海水腐蝕的一種重要方法?？梢杂行У卦鲩L海洋平臺的壽命。陰極保護分為外加電流和犧牲陽極法，原理不同，根據實際工程中不同的腐蝕環境和被保護體的特定條件和技術?？紤]兩種方法均可以應用。

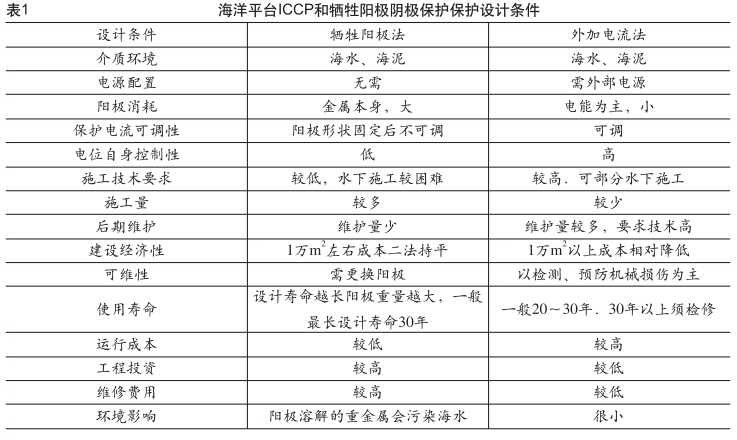

    海洋平臺陰極保護既可以采用外加電流法也可以采用犧牲陽極法，也可以將兩種方法聯合應用。倘若導管架平臺從下水開始就進行核實的保護措施，無論是采用犧牲陽極法還是外加電流法都可以*腐蝕。    輔助陽極及其托架使用于海洋環境時常因材料選擇不合理，結構設計差而失效。而平臺外加電流輔助陽極因安裝在水下，更容易因海水沖刷腐蝕和密封破壞而失效。因此輔助陽極及其托架材料的選擇以及結構設計是保證輔助陽極可靠運行的關鍵。由于輔助陽極及其托架在海水中使用時主要遭受海水沖刷、海水腐蝕、水壓、電極反應產生的氯氣腐蝕等，首先通過耐沖刷性能試驗、電化學性能試驗和強化壽命試驗優選出耐沖刷、長壽命的輔助陽極及其托架材料。輔助陽極選用性價比高、發生電流穩定、消耗率小、機械強度高的 MMO 陽極; 托架材料選用聚四氟乙烯。然后針對海水水下環境做了耐壓設計和密封結構設計，使之能在深水壓力環境下的穩定運行，并針對定型的陽極及其支架做了耐壓強度試驗和模擬深水環境下的水密性試驗，以檢測輔助陽極系統的機械強度和水密性。輔助陽極底座采用碳鋼結構，底座焊接4塊設計壽命為20a 的犧牲陽極來*底座的腐蝕。底座采用混凝土進行配重，配重后底座重3.5t，保證整個底座在海床上的穩定性。當海床上海泥較深時，需增加底座下部位置高度并焊接裙板，防止海水對底座下部海泥的沖刷。通過對輔助陽極的優選以及遠地式陽極支架和底座的設計研制了海洋平臺外加電流陰極保護遠地式輔助陽極工程樣機。遠地式輔助陽極采用遠地式陣列結構。每套輔助陽極系統額定輸出電流600A，耐水壓300m，使用壽命20a

   焦作弘坤主要經營產品有：鎂合金犧牲陽極、鋅合金犧牲陽極、鎂帶、鋅帶、預包裝高硅鑄鐵陽極、貴金屬氧化物陽極、恒電位儀、測試樁等陰極保護配套產品。

  歡迎撥打電話：15738522220  聯系人：張經理
